高云18K 系列 FPGA 视频评估板

高云DK-VIDEO-GW2A18-PG484 V1.1 开发板适用于基于 DDR3 的高速数据存储、基于 LVDS、HDMI 收发等高速通信测试、18K 系列 FPGA 功能评估、硬件可靠性验证及软件学习调试等多种应用需求。

开发板采用高云 GW2A- LV18PG484 的 FPGA 器件，该器件为高云半导体晨熙®家族第一代产品。内部资源丰富，具有高性能的 DSP 资源，高速LVDS 接口以及丰富的 BSRAM 存储器资源，这些内嵌的资源搭配精简的FPGA 架构以及 55nm 工艺使 GW2A 系列 FPGA 产品适用于高速低成本的应用场合。

开发板搭载了一颗 DDR3 芯片，存储空间为 2Gbit，16 位数据总线宽度；集成了四路 HDMI 接口，其中两路 HDMI 接收（一路通过解码芯片接收，一路通过 FPGA IP 接收），两路 HDMI 发送（一路通过解码芯片发送，一路通过 FPGA IP 发送），并设计了丰富的外部接口， 包括 LVDS 发送接口、LVDS接收接口、MIPI CSI、MIPI DSI 及 GPIO 接口；外接 FLASH 芯片用于存储FPGA 的配置程序；滑动开关、按键、LED 方便用户调试使用。

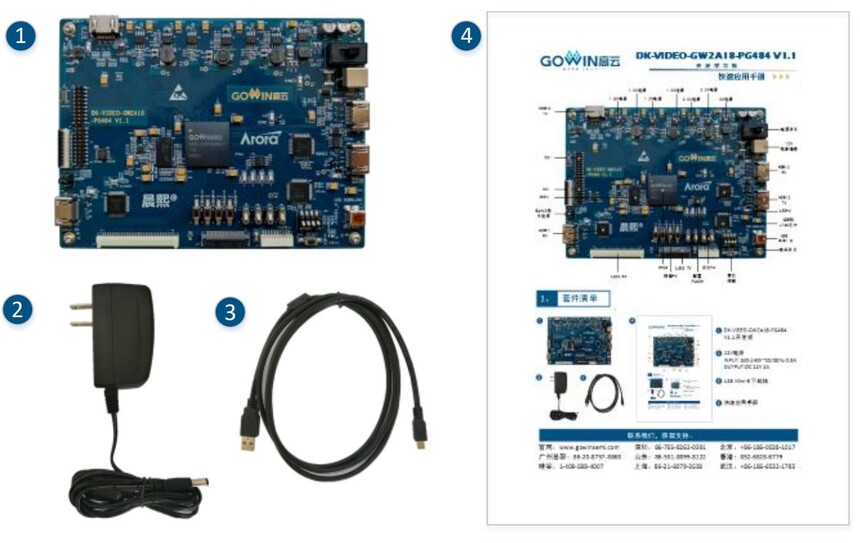

开发板套件包括:

1. DK-VIDEO-GW2A18-PG484 V1.1 开发板

2. 5V 电源（输入：100-240V~50/60Hz 0.5A，输出：DC 5V 2A）

3. USB Mini B 下载线

4. 快速应用手册

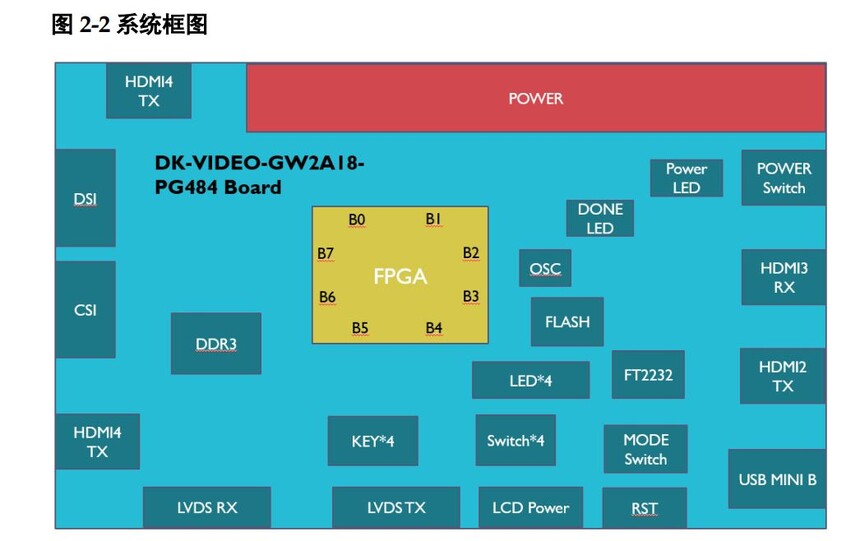

系统框图

特性

开发板的关键特性如下：

1. FPGA 器件

 高云 GW2A-LV18PG484 的 FPGA 最多用户 I/O 319 个

2. 下载与启动

 板上集成下载模块，通过 USB Mini B 下载线下载 外部 FLASH 启动 加载完成后，蓝色 DONE 灯亮

3. 供电方式

 外部 DC 12V 2A 供电 上电后，蓝色 POWER 灯亮 开发板产生 5V、3.3V、2.5V、1.8V、1.5V、1.2V、1.0V、0.75V 及LCD 接口和 MIPI 接口所需的电源。

4. 时钟系统

 50MHz 晶振输入

5. 存储器件

 2Gbit DDR3 SDRAM 64Mbit FLASH2 开发板简介 2.5 特性DBUG365-1.0 7(34)

6. HDMI 接口

 4 路 HDMI 接口 2路HDMI输入，一路采用ADI的ADV7611BSWZ芯片，支持HDMI、DVI、I2C 接口，支持最大 165MHz 时钟频率；一路不经过编解码芯片，直接连接到 FPGA 引脚，通过 FPGA 内部 IP 实现 HDMI 信号的接收。 2路HDMI输出，一路采用ADI的ADV7513BSWZ芯片，支持HDMI、DVI、I2C 接口，支持最大 165MHz 时钟频率；一路不经过编解码芯片，直接连接到 FPGA 引脚，通过 FPGA 内部 IP 实现 HDMI 信号的发送。注!使用 HDMI3 和 HDMI4 的时，Bank0 的电压选择 2.5V。

7. LVDS 接口

 1 路 LVDS 接收，包括 10 对差分信号。 1 路 LVDS 发送，包括 10 对差分信号。

8. MIPI DSI 接口

 接口包括 5 对差分，其中 1 路时钟、4 路数据。 采用 30 触点、0.4mm 间距的堆叠板连接器。 5 个 lane 的 DSI 信号同时引到 20pin 2.00mm 间距的双排插针。注!用作 MIPI DSI 时，Bank0 的电压选择 1.2V。

9. MIPI CSI 接口

 接口包括 3 对差分，其中 1 路时钟、2 路数据。 采用 15pin，1mm 间距的 FPC 连接器 3 个 lane 的差分信号同时引到 20pin 2.00mm 间距的双排插针注!用作 MIPI DSI 时，Bank0 的电压选择 1.2V。

10. GPIO 接口

 MIPI 接口连接的双排插针可以复用做 GPIO 和差分输出。注!用作 GPIO 和差分输出时，Bank 电压只支持 2.5V，且需要将端接电阻拆除，避免影响信号传输。

11. 调试模块

 4 个按键2 开发板简介 2.5 特性DBUG365-1.0 8(34) 4 个开关 4 个蓝色 LED
